Jeśli zamierzam podłączyć regulator napięcia w moim motocyklu, pierwszym krokiem, który muszę podjąć, jest przygotowanie odpowiedniego terenu. W tym celu sprawdzam, czy posiadam wszystkie niezbędne narzędzia do rozpoczęcia pracy. Z pewnością przydadzą mi się zestaw kluczy, multimetr oraz instrukcja obsługi mojego pojazdu z czytelnym schematem instalacji. Istotne jest, aby znać lokalizację wszystkich zacisków regulatora oraz alternatora, ponieważ każdy motocykl ma swoje unikalne różnice. Dodatkowo, zbieram również rękawice izolacyjne i okulary ochronne, gdyż bezpieczeństwo stanowi najwyższą wartość. Na początku pamiętam, aby odłączyć akumulator, zaczynając od bieguna ujemnego, a dopiero później przechodząc do dodatniego – wszystko po to, żeby móc pracować bezproblemowo.
- Przygotowanie terenu i narzędzi: klucze, multimetr, instrukcja obsługi, rękawice izolacyjne, okulary ochronne.
- Odłączenie akumulatora, zaczynając od bieguna ujemnego, potem dodatniego.
- Montaż mechaniczny regulatora w suchym miejscu, blisko akumulatora, z odpowiednim zabezpieczeniem.
- Identyfikacja zacisków regulatora zgodnie z ich oznaczeniami (B+, D+, DF, B-).
- Podłączenie przewodów elektrycznych według instrukcji: najpierw masa, potem B+, D+ i DF.
- Testowanie systemu po podłączeniu akumulatora: sprawdzenie napięcia (14,6–15,2 V) i monitorowanie stanu układu.
- Regularne kontrole, aby unikać problemów, takich jak przegrzewanie regulatora czy słabe ładowanie.
Następujący krok to montaż mechaniczny regulatora. Planuję zamocować go w solidnym miejscu, blisko akumulatora, a także dokładnie zabezpieczyć przed wilgocią. Taka troska jest niesamowicie istotna, ponieważ regulator ulega nagrzewaniu i wymaga odpowiedniej wentylacji. Warto zwrócić szczególną uwagę na to, by przykręcać wszystko z wyczuciem, gdyż nie chcę, aby jakiekolwiek elementy poluzowały się w trakcie jazdy. Czasami rozsądnie jest zainwestować w nowe śruby, by mieć pewność, że wszystko jest odpowiednio dokręcone. Ponadto, dobrze jest również naciągnąć pasek klinowy, aby nie występował luz, który mógłby prowadzić do nieprawidłowego ładowania.
Identyfikacja zacisków regulatora napięcia jest kluczowa
Kiedy przychodzi czas na identyfikację zacisków regulatora napięcia, nie można lekceważyć tego kroku, gdyż może on zaważyć na powodzeniu całej operacji. Każdy zacisk ma swoje oznaczenie i funkcję: B+ prowadzi prąd ładowania do akumulatora, D+ odpowiada za wzbudzenie oraz kontrolkę, a DF reguluje. A skoro o tym mowa, zapoznaj się z naszym poradnikiem o wyborze akumulatora do Hyundai i40 1.7 CRDi. Warto zwrócić uwagę na grubość stosowanych przewodów – dla B+ odpowiedni będzie przewód o przekroju przynajmniej 16 mm², natomiast dla D+ wystarczy cieńszy przewód. Jakiekolwiek nieprawidłowe podłączenie może prowadzić do problemów, które w przyszłości mogą okazać się kosztowne do naprawy, dlatego podchodzę do tego zadania z pełną odpowiedzialnością.
Gdy wszystko zamontuję i podłączę, przychodzi czas na testowanie. Podłączam akumulator, uruchamiam silnik, a następnie korzystam z multimetru do sprawdzenia napięcia – powinno ono mieścić się w granicach 14,6–15,2 V. Jeśli kontrolka ładowania gaśnie, to oznacza, że wszystko działa poprawnie. Muszę również pamiętać o regularnym monitorowaniu stanu układu, aby uniknąć ewentualnych problemów w przyszłości. W razie wystąpienia nadmiernego nagrzewania lub innych niepokojących objawów, daję sobie czas na przemyślenie całej instalacji oraz dokonanie ewentualnych poprawek. Dzięki temu zyskuję pewność, że mój motocykl będzie działał niezawodnie na każdej trasie!

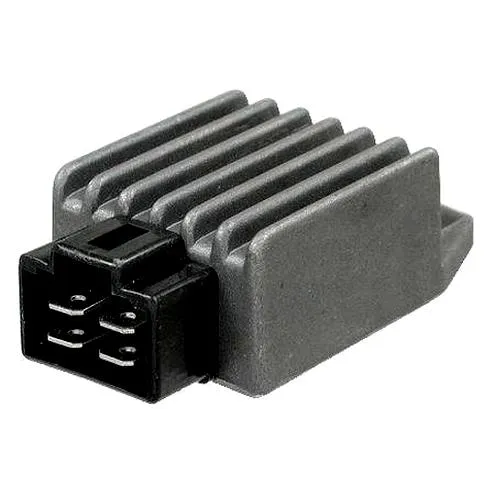

Podłączenie regulatora napięcia w motocyklu – szczegółowy przewodnik
W poniższej instrukcji znajdziesz szczegółowe kroki związane z podłączeniem regulatora napięcia w motocyklu, które umożliwią prawidłowe i bezpieczne wykonanie tej operacji. Skupimy się na kluczowych etapach montażu, identyfikacji połączeń oraz testowania systemu, aby uniknąć typowych błędów podczas pracy.
-
Montaż mechaniczny regulatora
Zadbaj o umiejscowienie regulatora w suchym miejscu, z bliskim dostępem do alternatora, co zapewni mu odpowiednią wentylację. Do mocowania użyj śrub M5. Upewnij się, że przewody kablowe są skierowane w dół, co dodatkowo pomoże w ochronie przed wilgocią. Sprawdź starannie, czy wszystkie połączenia zostały dokładnie dokręcone, co pomoże uniknąć luzów podczas pracy silnika. -
Identyfikacja zacisków regulatora
Zlokalizuj oznaczenia zacisków na obudowie regulatora. Typowe oznaczenia obejmują:- B+ – Główny prąd ładowania do akumulatora (+).
- D+ – Wzbudzenie i kontrolka ładowania.
- DF/M – Wejście regulacji z alternatora.
- B- – Uziemienie do ramy pojazdu.
-
Podłączenie elektryczne
Rozpocznij od zakończenia masy (B-) – przykręć przewód masowy do obudowy regulatora, a następnie do ramy lub akumulatora. Następnie podłącz przewód B+ do dolnego zacisku rozrusznika, który łączy się z przewodem akumulatora (+). Dla wzbudzenia (D+) podłącz przewód przez kontrolkę ładowania do styków stacyjki (+15). Upewnij się, że przewody mają odpowiednie przekroje: grube dla B+ oraz cieńsze dla D+. Na koniec połącz DF z alternatorem zgodnie z dokumentacją techniczną producenta, co zapewni prawidłowe działanie całego systemu. -
Testowanie systemu
Po podłączeniu wszystkich przewodów, podłącz akumulator: najpierw dodatni (+), a potem ujemny (-). Następnie uruchom silnik i ustal obroty na około 1500 obr./min. Zmierz napięcie na akumulatorze – powinno wynosić między 14,6 a 15,2 V, co wskazuje na prawidłowe działanie systemu ładowania. Sprawdź dokładnie, czy kontrolka ładowania gaśnie po uruchomieniu silnika oraz czy regulator nie przegrzewa się. Obserwuj też wszystkie połączenia pod kątem ewentualnego iskrzenia, co może wskazywać na problemy z instalacją.
| Krok | Opis |
|---|---|
| Przygotowanie terenu | Sprawdzenie dostępności narzędzi: zestaw kluczy, multimetr, instrukcja obsługi, rękawice izolacyjne, okulary ochronne. |
| Odłączenie akumulatora | Odłączenie akumulatora, zaczynając od bieguna ujemnego, następnie dodatniego. |
| Montaż mechaniczny regulatora | Zamocowanie regulatora w solidnym miejscu blisko akumulatora, zabezpieczenie przed wilgocią, przykręcanie z wyczuciem. |
| Identyfikacja zacisków | Oznaczenie zacisków: B+ (prąd ładowania), D+ (wzbudzenie i kontrolka), DF (regulacja), sprawdzenie grubości przewodów. |
| Testowanie | Podłączenie akumulatora, uruchomienie silnika, sprawdzenie napięcia (14,6–15,2 V), monitorowanie stanu układu. |
Wybór odpowiednich przewodów do podłączenia regulatora napięcia
Wybór odpowiednich przewodów do podłączenia regulatora napięcia stanowi istotną decyzję, która, choć z pozoru może wydawać się łatwa, znacząco wpływa na działanie całego układu elektrycznego w pojeździe. Przede wszystkim ważne jest dobieranie przewodów o odpowiednim przekroju. Taki dobór nie tylko zapewnia optymalne przewodnictwo, ale także minimalizuje ryzyko przegrzewania się, co może prowadzić do poważnych uszkodzeń. Zazwyczaj dla głównego przewodu B+ rekomenduje się użycie grubego przewodu, które odpowiada głównemu prądowi ładowania, natomiast dla pozostałych pinów, takich jak D+ czy DF, przewody o mniejszych przekrojach również powinny wystarczyć.
Warto mieć na uwadze, że każdy pojazd charakteryzuje się swoją specyfiką, dlatego dobrze jest wcześniej zapoznać się z schematem instalacji dla konkretnego modelu, szczególnie gdy mamy do czynienia z mniej standardowymi regulatorami. Kluczowym aspektem staje się także zachowanie zasad bezpieczeństwa – przed rozpoczęciem wszelkich prac zawsze odłączamy akumulator. Ponadto warto zaopatrzyć się w multimetr, który umożliwi nam na bieżąco sprawdzanie napięć w układzie. To prosty sposób na uniknięcie poważnych usterek, które mogą wyniknąć z niewłaściwego podłączenia przewodów.
Właściwe montowanie regulatora napięcia i przewodów zapewnia bezpieczeństwo
Podczas montażu regulatora, nie zapominaj o odpowiedniej lokalizacji – najlepiej umiejscowić go blisko alternatora, co ułatwia zarówno podłączenie przewodów, jak i chłodzenie. Wyprowadzenia powinny być skierowane w dół, aby ograniczyć dostęp wilgoci. Zwracaj również uwagę na to, aby przewody były solidnie przykręcone i nie miały luzów, ponieważ te mogą prowadzić do ich uszkodzenia. Kiedy korzystasz z tańszych zamienników przewodów, zawsze sprawdź ich parametry przed podłączeniem – jakość materiału ma olbrzymie znaczenie dla trwałości oraz bezpieczeństwa całego układu.
Na końcu, po wykonaniu wszystkich połączeń, przeprowadź test – uruchom pojazd i zmierz napięcie na akumulatorze. Powinno ono wynosić od 14 do 15 V. Taki wynik stanowi dobry wskaźnik, że wszystko działa prawidłowo. Jeśli dostrzeżesz, że napięcie jest zbyt niskie lub zbyt wysokie, warto wrócić do danego połączenia i zweryfikować, czy przewody zostały odpowiednio podłączone. Dbanie o te detale gwarantuje, że pojazd będzie działał jak należy, a my będziemy mogli cieszyć się spokojną jazdą bez zbędnych zmartwień.
Odpowiedni dobór przewodów oraz ich staranny montaż to kluczowe elementy zapewniające bezpieczeństwo i niezawodność systemu elektrycznego w pojeździe. Nigdy nie należy ignorować jakości używanych materiałów, gdyż mogą one w znaczący sposób wpłynąć na działanie całego układu.
Ciekawostką jest, że stosowanie przewodów o zbyt małym przekroju może nie tylko prowadzić do ich przegrzewania, ale także zwiększać opór w układzie, co skutkuje niższą wydajnością ładowania akumulatora oraz skróceniem jego żywotności. Dobrze dobrany przewód może więc podnieść efektywność i wydłużyć czas bezawaryjnego użytkowania.

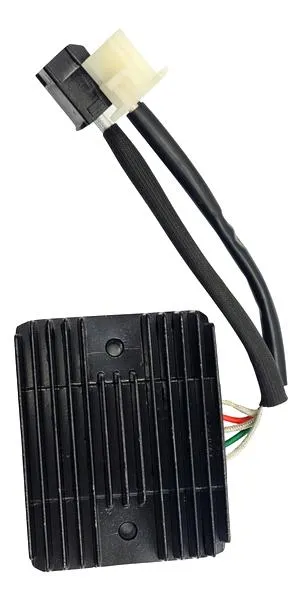

Krok po kroku: instalacja regulatora napięcia w motocyklu
Przygotowanie do instalacji regulatora napięcia w motocyklu stanowi kluczowy krok, który wpływa na funkcjonalność całego układu elektrycznego. Zanim jednak rozpocznę jakiekolwiek działania, najpierw odłączam akumulator – najpierw biegun ujemny, a później dodatni. Używam rękawic izolacyjnych oraz okularów ochronnych, aby zapewnić sobie bezpieczeństwo. Dodatkowo sprawdzam napięcia za pomocą multimetru, ponieważ w tej kwestii lepiej dmuchać na zimne. Po wykonaniu tych wszystkich kroków przechodzę do montażu mechanicznego regulatora, który powinien znajdować się w suchym, wentylowanym miejscu, tuż przy akumulatorze.
Następnie montaż regulatora stanowi kolejny kluczowy etap. Zaciskam regulator do bloku silnika, upewniając się, że śruby są dobrze dokręcone. Z doświadczenia wynika, że odpowiednio napięty pasek klinowy to podstawa; zbyt luźny może prowadzić do problemów z ładowaniem, a tego chciałbym uniknąć. Po zainstalowaniu regulatora czas na identyfikację zacisków. Chodzi mi o typowe oznaczenia, takie jak B+ dla głównego prądu ładowania oraz D+ dla wzbudzenia, które są istotne dla prawidłowego działania przekładni elektrycznej. Nie ma tu miejsca na pomyłki, dlatego ważne, aby mieć przed sobą konkretny schemat modelu.
Znajomość zacisków regulatora ułatwia instalację
Podczas podłączania elektryki zaczynam od masy – przymocowuję solidny przewód do obudowy regulatora oraz do ramy pojazdu przy akumulatorze. Gruby czerwony przewód z zacisku B+ alternatora prowadzi do dolnego zacisku rozrusznika. Na tym etapie podłączam także cienki przewód wzbudzenia do D+, uważając przy tym, aby nie spalić żarówki kontrolnej. Następnie łączę zacisk DF z alternatorem według schematu producenta – wszystkie te czynności powinny być konkretne. Pamiętam, że odpowiednio wykonane połączenia stanowią klucz do sukcesu; zły montaż może przynieść sporo kłopotów.
Instalacja regulatora napięcia to proces, który wymaga precyzji oraz odpowiedniego przygotowania. Każdy krok powinien być dokładnie przemyślany, aby uniknąć nieprzyjemnych niespodzianek.
Na koniec przechodzę do testowania i uruchamiania. Podłączam akumulator i uruchamiam silnik, ustawiając obroty na poziomie około 1500. Sprawdzam napięcie na akumulatorze multimetrem – powinno wynosić od 14,6 do 15,2 V. Jeśli napięcie okaże się za niskie lub za wysokie, oznacza to, że coś poszło nie tak. Po uruchomieniu silnika kontrolka ładowania powinna zgasnąć, co potwierdzi, że wszystko działa jak należy. Dodatkowo monitoruję temperaturę regulatora, gdyż nadmierne przegrzewanie się może wskazywać na problemy. Gdy wszystko funkcjonuje prawidłowo, mogę śmiało ruszyć w drogę!
Czy wiesz, że właściwą lokalizację regulatora napięcia w motocyklu należy dobrać nie tylko pod kątem wentylacji, ale również ochrony przed wilgocią i brudem? Zainstalowanie regulatora w miejscu narażonym na bezpośrednie działanie wody może znacząco skrócić jego żywotność.

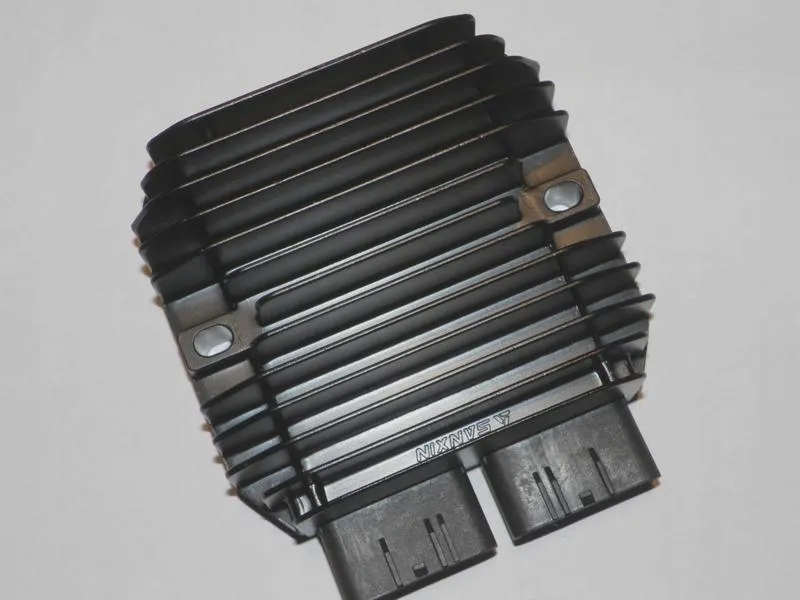

Najczęstsze błędy przy podłączaniu regulatora napięcia i jak ich unikać
W poniższej liście omówię najczęstsze błędy, które mogą wystąpić podczas podłączania regulatora napięcia, a także przedstawię wskazówki, jak tych błędów unikać, aby zapewnić prawidłowe działanie układu ładowania. Każdy punkt docelowo skonstruowałem tak, aby ułatwić zrozumienie i zapobiec ewentualnym problemom, które mogą się pojawić.
- Błąd polaryzacji – Niewłaściwe podłączenie biegunów może prowadzić do uszkodzenia diod w regulatorze. Dlatego zawsze upewnij się, że przewód dodatni (+) prowadzi do złącza B+ regulatora, a przewód ujemny łączy się z masą. Przed rozpoczęciem podłączania warto, zwracając uwagę na szczegóły, dokładnie zapoznać się ze schematem instalacji oraz dokumentacją producenta.
- Słabe ładowanie – Może to wynikać z luźnego paska napędowego alternatora, uszkodzonej żarówki kontrolnej lub zbyt cienkiego przewodu łączącego z B+. Regularne kontrole stanu paska i jego napięcia, a także dokładne sprawdzenie żarówki, to kluczowe działania, które pozwolą uniknąć problemów z ładowaniem. Kiedy pas zaczyna być luźny, pamiętaj, aby go odpowiednio naciągnąć.
- Przegrzewanie regulatora – Najczęściej to efekt niewłaściwego przekroju przewodów lub słabego uziemienia. Dlatego warto zastosować grubsze przewody (minimum 16 mm² dla B+) i upewnić się, że wszystkie połączenia są solidne oraz dobrze uziemione. Dodatkowo monitoruj temperaturę regulatora podczas eksploatacji, aby zapobiec jego ewentualnemu uszkodzeniu.
- Testowanie połączeń – Zawsze przed uruchomieniem układu warto przetestować poprawność podłączeń za pomocą multimetru. Upewnij się, że pomiar napięcia na zacisku B+ mieści się w granicach 14–15 V. Również sprawdzenie ciągłości połączeń między pinami regulatora a odpowiednimi punktami alternatora z pewnością pomoże uniknąć problemów w trakcie pracy silnika.
- Właściwy montaż regulatora – Upewnij się, że regulator znajduje się w odpowiednim miejscu, które zapewnia dobrą wentylację i dostęp do chłodnego powietrza. Odpowiednie ułożenie przewodów oraz skierowanie ich w dół pomoże zminimalizować ryzyko ich uszkodzenia oraz negatywnego wpływu wilgoci na połączenia elektryczne. Zachowanie przestrzeni wokół regulatora odgrywa kluczową rolę w jego prawidłowym działaniu.
