Jak zbudować gokarta z silnikiem od kosiarki – części, schemat i montaż krok po kroku

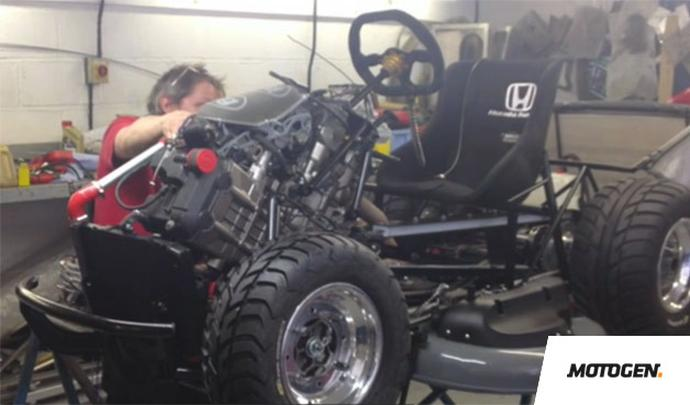

Projekt ramy zaczynam od rozrysowania gokarta i określenia, kto będzie nim jeździł. Zapisuję rozstaw osi, szerokość pojazdu oraz położenie fotela, pedałów, kierownicy i silnika, ponieważ te wymiary wpływają na wygodę i prowadzenie. Rama stanowi podstawę konstrukcji, dlatego wybieram mocne, proste profile stalowe i starannie je spawam. Unikam zarówno zbyt cienkich profili, które mogą nie wytrzymać obciążeń, jak i przesadnie masywnych, bo niepotrzebnie zwiększają masę i utrudniają manewrowanie.

Zanim potnę materiał, sprawdzam projekt i rozkładam potrzebne części, aby uniknąć przeróbek w trakcie pracy. Uwzględniam mocowania fotela, układ kierowniczy, pedały, tylną oś, hamulec tarczowy, silnik, zbiornik paliwa oraz tłumik. Pilnuję symetrii ramy i właściwego położenia osi, kół oraz siedziska. Korzystam z solidnych narzędzi, a każdy element dopasowuję starannie — w budowie gokarta dokładność liczy się bardziej niż tempo.

Pewna jazda zaczyna się od sprawnych hamulców i dobrze dobranych kół

Silnik dobieram do masy pojazdu, umiejętności kierowcy i planowanego zastosowania. Mogę wykorzystać na przykład jednostkę z kosiarki lub skutera, ale najpierw sprawdzam jej stan, sposób mocowania i dopasowanie napędu do tylnej osi. Dobieram również koła do nawierzchni, solidne łożyska oraz sprawny hamulec, który działa pewnie i równomiernie. Jeśli gokart ma służyć dzieciom, wybieram spokojniejszą konfigurację i wygodny fotel. Pamiętam też, że gokart różni się od buggy — to odrębny typ konstrukcji.

Po złożeniu pojazdu sprawdzam połączenia, luzy w układzie kierowniczym, działanie pedałów i skuteczność hamulców. Pierwsze próby przeprowadzam powoli, na płaskim i bezpiecznym terenie. Następnie, po krótkiej jeździe, ponownie oglądam spawy, mocowania silnika i nakrętki kół. Poczytaj o tym tutaj. Dzięki temu mogę wykryć drobne problemy, zanim przerodzą się w poważną usterkę. Dobrze zaplanowana rama i rozsądnie dobrane części zapewniają nie tylko satysfakcję z budowy, lecz także przewidywalne i pewne prowadzenie gokarta.

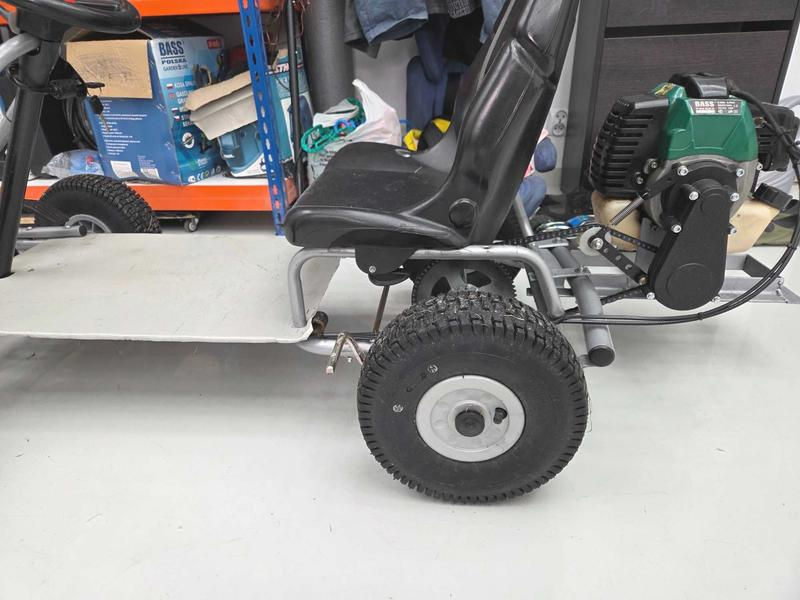

Jak zbudować gokart z silnikiem kosiarki

Budowę gokarta zaplanuj etapami: najpierw wybierz projekt i przygotuj ramę, następnie zamontuj napęd oraz układ sterowania, a na końcu sprawdź bezpieczeństwo konstrukcji. Oprzyj się na sprawdzonym planie, ponieważ gokart — w przeciwieństwie do rekreacyjnego buggy — wymaga solidnego i przewidywalnego podwozia.

Wybierz projekt i dopasuj podzespoły. Skorzystaj z rysunku technicznego, który określa wymiary ramy oraz rozmieszczenie osi i mocowań. Zgromadź silnik kosiarki, koła, fotel, kierownicę, pedały, zbiornik paliwa, tłumik, a także elementy napędu i hamulców. Sprawdź przy tym, czy projekt uwzględnia wymiary silnika i sposób przeniesienia napędu na tylną oś.
Zbuduj ramę i zamocuj osie. Wykonaj podwozie z wytrzymałych profili lub rur, zgodnie z projektem. Zachowaj równowagę: zbyt wiotka rama nie zapewni sztywności, a nadmierna masa utrudni prowadzenie. Starannie ustaw i zamocuj przednie zwrotnice oraz tylną oś, aby koła osadzić równo i zapobiec skręcaniu się konstrukcji pod obciążeniem.
Zamontuj układ kierowniczy i fotel. Połącz kierownicę ze zwrotnicami za pomocą drążków. Dzięki temu oba przednie koła będą skręcać płynnie i bez luzów. Następnie sztywno przymocuj fotel do ramy i ustaw go tak, aby kierowca swobodnie dosięgał kierownicy oraz pedałów.
Zamontuj silnik i przeniesienie napędu. Przytwierdź silnik do ramy na stabilnej płycie lub uchwycie. Ustaw koło napędowe silnika i zębatkę tylnej osi w jednej linii, po czym załóż łańcuch i wyreguluj jego napięcie zgodnie z zaleceniami producenta podzespołów. Osłoń napęd, aby odzież ani inne przedmioty nie miały z nim kontaktu.
Wykonaj hamulec i sterowanie silnikiem. Zamontuj hamulec tarczowy na tylnej osi, a następnie połącz pedał z zaciskiem. Sprawdź, czy mechanizm działa pewnie i się nie zacina. Poprowadź też cięgno przepustnicy i zamontuj wyłącznik zapłonu. Pedał gazu powinien samoczynnie wracać do pozycji spoczynkowej, a silnik musi dać się natychmiast wyłączyć.
Rozmieść paliwo i elementy gorące. Zamocuj zbiornik z dala od tłumika i innych źródeł ciepła. Przewody paliwowe poprowadź tak, aby nie ocierały o ruchome części. Ponadto stabilnie zamontuj tłumik i ustaw go tak, by spaliny nie trafiały na kierowcę ani podzespoły.
Sprawdź konstrukcję przed jazdą. Skontroluj spawy, mocowania, koła, łańcuch, układ kierowniczy, hamulec oraz wyłącznik zapłonu. Pierwszą próbę przeprowadź bez pasażerów, na zamkniętym i równym terenie, przy małej prędkości. Nie jeździj gokartem po drogach publicznych; przed próbą załóż kask i odpowiednią odzież ochronną.

Montaż silnika od kosiarki i układu napędowego

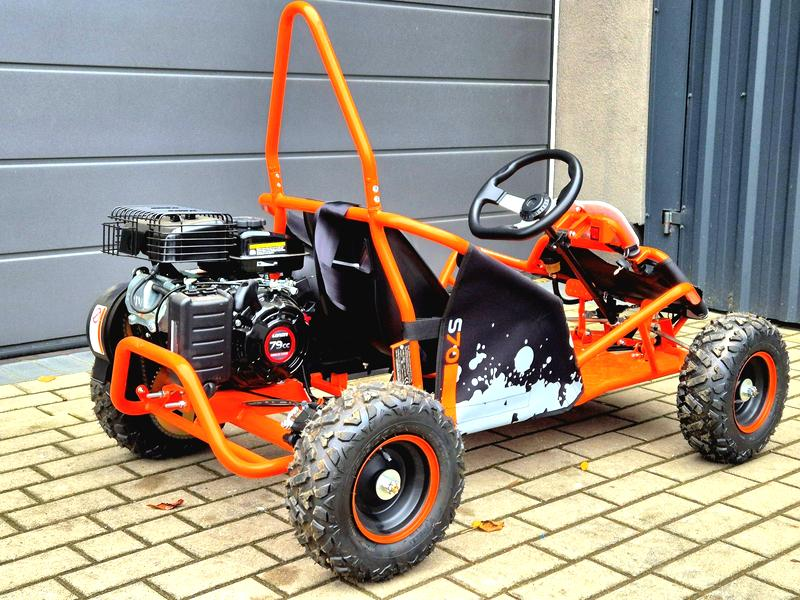

Przy montażu silnika od kosiarki najpierw sprawdzam jego stan: oglądam wał, mocowania, filtr powietrza i układ zapłonowy. Jak już schodzimy na ten temat to sprawdź, jaki olej wybrać do Mazdy 3 BK 1.6 Diesel. Następnie wymieniam olej, a jeśli silnik długo leżał nieużywany — czyszczę gaźnik. W wielu kosiarkach stosuje się silniki o pojemności około 140–200 cm³ i mocy 3–6 KM. Przed zakupem mierzę jednak średnicę i długość wału oraz ustalam, czy jest pionowy, czy poziomy, bo te wymiary decydują o doborze sprzęgła, koła pasowego lub zębatki. Zanim zamontuję napęd, przygotowuję dokładny projekt ramy i rozmieszczenia podzespołów, dzięki czemu ograniczam późniejsze przeróbki.

Silnik mocuję do sztywnej, płaskiej płyty przyspawanej lub przykręconej do ramy. Używam śrub o odpowiedniej wytrzymałości i podkładek zabezpieczających, a przy tym pilnuję, by wał biegł równolegle do tylnej osi. Koła pasowe lub zębatki muszą leżeć w jednej płaszczyźnie — nawet kilkumilimetrowe odchylenie może zsuwać pas i przyspieszać zużycie łożysk. W układzie pasowym zostawiam możliwość regulacji naciągu; przy łańcuchu sprawdzam jego ugięcie i osłaniam ruchome elementy. Montuję też mocny hamulec tylnej osi, wyłącznik zapłonu oraz osłonę tłumika. Zanim uruchomię napęd, sprawdzam wszystkie zabezpieczenia.

Bezpieczeństwo zaczyna się od starannego montażu i kontroli każdego elementu. Przed jazdą warto upewnić się, że hamulec działa, a napęd jest właściwie osłonięty.

Chwila kontroli, która chroni przed awarią podczas jazdy

Układ napędowy dobieram do masy pojazdu, średnicy kół i planowanej prędkości, a nie wyłącznie do mocy silnika. Na przykład przy małych kołach i silniku o mocy około 5 KM przełożenie rzędu 4:1–6:1 może ułatwić ruszanie. Ostateczny dobór zależy jednak od sprzęgła i warunków jazdy. Po montażu obracam koła ręcznie, sprawdzam, czy nic o nie nie ociera, a następnie przeprowadzam krótką próbę przy niewielkim obciążeniu. Po pierwszych 10–15 minutach pracy ponownie dokręcam i kontroluję śruby.

Pracuję zgodnie z projektem, ponieważ improwizowanie przy ramie, osi lub mocowaniu silnika może doprowadzić do luzów albo pęknięcia konstrukcji. Wejdź w ten link i poczytaj więcej. Jeśli montuję silnik z kosiarki w lekkim pojeździe, najpierw sprawdzam, czy dany model się do tego nadaje, i uwzględniam jego chłodzenie, kierunek obrotów, smarowanie oraz sposób sterowania przepustnicą. Pierwsze uruchomienie wykonuję na otwartej przestrzeni, z dala od łatwopalnych materiałów. Potem zaczynam jazdy próbne powoli, na zamkniętym i bezpiecznym terenie.

Wskazówka: przed zakupem sprzęgła sprawdź nie tylko średnicę wału, lecz także jego długość i sposób mocowania — silniki kosiarek mogą mieć różne końcówki wału, a niepasującego sprzęgła nie da się bezpiecznie zamontować bez odpowiedniego adaptera.

Kierownica, pedały i hamulec tylnej osi

W gokarcie kierownica, pedały i hamulec tylnej osi muszą działać razem, bez opóźnień i luzów. Od nich zależy, czy pojazd skręca przewidywalnie, płynnie przyspiesza i pewnie hamuje. Dlatego podczas budowy zaczynam od projektu i dokładnego wyznaczenia miejsca na każdy podzespół, zamiast dopasowywać części na oko.

Kierownicę łączę z przednimi kołami za pomocą kolumny, drążków i zwrotnic. Ustawiam ją tak, by kierowca siedzący w fotelu wygodnie trzymał dłonie na obręczy i swobodnie obracał ją w obie strony. Sprawdzam również, czy nic nie blokuje ruchu i czy końcówki drążków nie mają nadmiernego luzu. Nawet niewielki błąd w geometrii może sprawić, że gokart zacznie ściągać lub nerwowo reagować na skręt.

Pedały montuję tak, by nogi układały się naturalnie: gaz powinien być łatwo dostępny, a hamulec — umożliwiać mocne naciśnięcie bez zmiany pozycji w fotelu. Cięgno gazu musi swobodnie wracać po zwolnieniu pedału, natomiast hamulec powinien pewnie uruchamiać zacisk. Przed jazdą kontroluję mocowania i sprężyny powrotne, a także sprawdzam, czy pedały nie ocierają o ramę.

Pewne hamowanie zaczyna się od solidnego montażu

W wielu gokartach tarcza hamulcowa znajduje się na tylnej osi. Po naciśnięciu pedału układ przekazuje siłę na zacisk, który dociska klocki do tarczy i wyhamowuje koła. Dobieram elementy odpowiednie do osi, silnika i masy pojazdu. Tarcza musi być stabilnie osadzona, a zacisk ustawiony tak, by klocki pracowały równo i nie ocierały bez potrzeby. Luźna śruba lub krzywo zamontowany element mogą szybko zepsuć jazdę.

Po montażu obracam tylną oś, by sprawdzić, czy koła kręcą się swobodnie. Następnie naciskam hamulec i upewniam się, że tarcza się blokuje, po czym kontroluję przewody lub cięgła oraz wszystkie mocowania. W gokarcie samoróbce nie oszczędzam na solidnej ramie ani sprawdzonych częściach. Pierwsze próby wykonuję powoli, na płaskim i zamkniętym terenie. Dopiero po ponownej kontroli kierownicy, pedałów i hamulca oceniam, czy pojazd nadaje się do dalszej jazdy.

Wskazówka: Przed pierwszą jazdą sprawdź hamulec także przy uniesionych tylnych kołach — upewnij się, że po zwolnieniu pedału tarcza znów obraca się swobodnie, bez ocierania klocków.

Bezpieczne testowanie gokarta po złożeniu

Przed pierwszą jazdą sprawdź gokart według poniższej listy. Testuj go na równym, zamkniętym terenie, z dala od ruchu i osób postronnych.

Obejrzyj ramę i mocowania. Sprawdź stabilność ramy i upewnij się, że spawy nie mają widocznych pęknięć. Skontroluj też, czy fotel, silnik i pozostałe elementy są solidnie zamocowane. Jeśli masz wątpliwości, nie rozpoczynaj jazdy.
Sprawdź układ kierowniczy i koła. Porusz kierownicą na postoju i sprawdź, czy koła skręcają płynnie, bez nadmiernych luzów. Następnie skontroluj mocowanie kół oraz stan opon.
Przetestuj hamulce. Sprawdź pedał i działanie hamulca, szczególnie jeśli gokart ma hamulec tarczowy na tylnej osi. Najpierw wykonaj próbę przy bardzo małej prędkości. Jeśli pojazd nie zatrzymuje się pewnie, przerwij test i usuń usterkę.
Skontroluj napęd i osprzęt. Sprawdź mocowanie silnika oraz łańcucha lub innego przeniesienia napędu. Skontroluj także pedały, dźwignie zmiany biegów, zbiornik paliwa i tłumik. Usuń luźne elementy, a ponadto upewnij się, że nic nie ociera o ruchome części ani ich nie blokuje.
Uruchom gokart bez jazdy. Jeśli pojazd ma silnik, włącz go na postoju i nasłuchuj nietypowych odgłosów. Zwróć też uwagę na drgania, wycieki paliwa i dymienie. Gdy zauważysz nieprawidłowości, zgaś silnik.
Wykonaj krótką próbę przy małej prędkości. Załóż kask i odpowiednie zabezpieczenia, a następnie ruszaj stopniowo. Sprawdź skręcanie i hamowanie; nie przewoź pasażerów. Zwiększaj tempo dopiero wtedy, gdy gokart zachowuje się przewidywalnie.
Przerwij test przy każdej usterce. Nie kontynuuj jazdy, jeśli pojawią się luzy, problemy z hamowaniem lub kierowaniem, nietypowe dźwięki albo poluzowane mocowania. Napraw pojazd zgodnie z projektem, a przed kolejną próbą ponownie go sprawdź.
