Jak właściwie podłączyć silnik trójfazowy 380V
W poniższym przewodniku znajdziesz kluczowe etapy, które pomogą Ci prawidłowo podłączyć silnik trójfazowy o napięciu 380V. Skupimy się na zapewnieniu bezpieczeństwa podczas pracy oraz prawidłowym funkcjonowaniu urządzenia. Przeczytaj poniższe punkty, aby uniknąć powszechnych błędów przy podłączaniu silnika.
- Sprawdzenie danych technicznych silnika
Zanim przystąpisz do podłączenia silnika, najpierw upewnij się, że znasz wszystkie jego parametry techniczne. Tabliczka znamionowa silnika dostarcza ważnych informacji, takich jak napięcie robocze (380V), moc (np. 1,5 kW) oraz typ połączenia (trójkąt lub gwiazda). W sytuacji, gdy silnik określono jako trójkąt/gwiazda, pamiętaj, aby w razie potrzeby dostosować połączenie na czas rzeczywisty, co dostarczy optymalnych warunków pracy.
- Wybór metody podłączenia (gwiazda vs trójkąt)
Przed podłączeniem silnika dokładnie zdecyduj, która metoda będzie odpowiednia, biorąc pod uwagę napięcie zasilające oraz wymagania konkretnej aplikacji. Silniki z oznaczeniem trójkąt/gwiazda można stosować w różnych konfiguracjach. W przypadku, gdy silnik zaprojektowano do pracy z napięciem 380V, musisz podłączyć go w trójkąt. Wybranie niewłaściwej metody podłączenia, takiej jak podłączenie w gwiazdę przy zasilaniu 380V, może prowadzić do przegrzewania silnika oraz jego uszkodzenia.
- Podłączenie przewodów do silnika

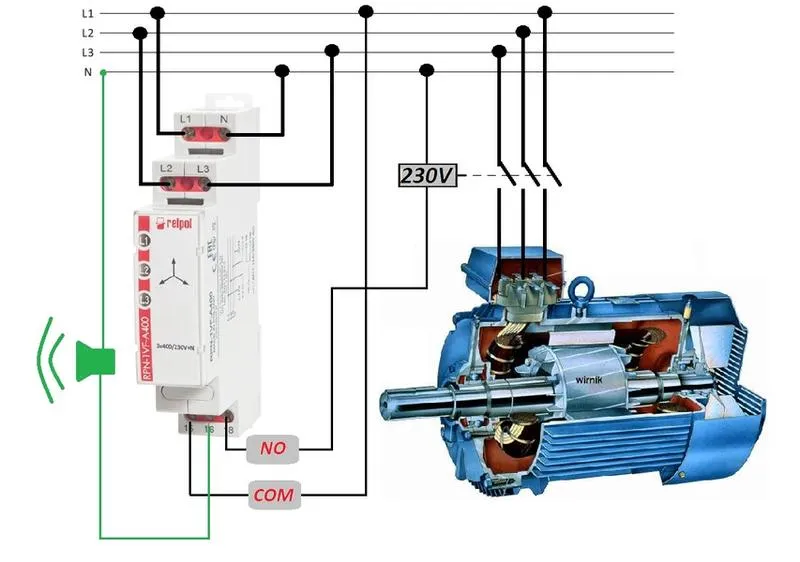

Przygotuj się do podłączenia przewodów do silnika, zgodnie z typem jego połączenia. Silniki trójfazowe zazwyczaj wymagają użycia trzech przewodów fazowych (L1, L2, L3) oraz przewodu do uziemu (PE). Pamiętaj, że przewód neutralny (niebieski) nie powinien być podłączany w przypadku silników trójfazowych, ponieważ nie jest on konieczny. Skontroluj, czy każde połączenie jest solidne oraz dobrze izolowane, aby uniknąć zwarć podczas pracy.
- Testowanie podłączenia
Po zakończeniu podłączania silnika, zwróć uwagę na to, aby wszystkie połączenia były prawidłowe oraz aby nie było żadnych widocznych uszkodzeń. Zdecydowanie zaleca się wcześniejsze wykonanie testu wizualnego oraz skorzystanie z multimetru, aby zmierzyć napięcia i upewnić się, że mieszczą się w wymaganych granicach. Kiedy upewnisz się, że wszystko jest w porządku, uruchom silnik, obserwując jego działanie. Wyczuj wszelkie nieprawidłowości, takie jak nadmierna głośność czy wibracje, które mogą wskazywać na problemy z podłączeniem.
| Czynnik | Opis |
|---|---|
| Tabliczka znamionowa | Zawiera informacje o napięciu znamionowym oraz rodzaju połączenia (gwiazda lub trójkąt). |
| Napięcie | Silniki oznaczone jako 220/380V można podłączać na różne sposoby, w zależności od napięcia w sieci. |
| Liczba wyprowadzeń | Muszą być zgodne z wymaganiami mocy i napięcia. |
| Połączenie gwiazda | Konieczne, gdy na tabliczce znamionowej wskazane jest tylko to połączenie, szczególnie dla napięcia 380V. |
| Połączenie trójkąt | Nie można stosować, jeśli parametry silnika na to nie pozwalają, aby uniknąć uszkodzenia sprzętu. |
| Sieć jednofazowa | Może wymagać zastosowania kondensatora lub falownika, co ogranicza moc silnika do około 60% nominalnej wydajności. |
| Bezpieczeństwo | Prawidłowe podłączenie zwiększa bezpieczeństwo eksploatacji i wydajność silnika. |
| Porada fachowca | W razie wątpliwości, warto zasięgnąć porady, aby uniknąć problemów z instalacją. |
Gdzie szukać informacji o napięciu i wyprowadzeniach silnika?
Poniższa lista prezentuje źródła informacji, które pomogą Ci lepiej zrozumieć różnice w napięciu oraz wyprowadzenia silników elektrycznych. Dzięki nim zyskasz umiejętność prawidłowego podłączenia silnika i optymalizacji jego działania.
- Tabliczka znamionowa silnika: Zawsze warto rozpocząć od dokładnego sprawdzenia tabliczki znamionowej, ponieważ znajdziesz na niej kluczowe informacje dotyczące napięcia zasilania i rodzaju połączenia. Jeżeli natrafisz na oznaczenie "gwiazda" lub "trójkąt", zwróć szczególną uwagę na wartość napięcia (np. 220/380V). Takie wskazówki pozwolą Ci określić, jak należy podłączyć silnik do sieci elektrycznej.
- Moc silnika i jego wyprowadzenia: Zrozumienie liczby wyprowadzeń silnika to kluczowy aspekt. Silniki trójfazowe różnią się bowiem liczbą wyprowadzeń w zależności od sposobu połączenia uzwojeń. W przypadku silników oznaczonych jako "gwiazda" mogą one pracować w sieci z napięciem 380V, ale pamiętaj, by ściśle stosować się do zalecenia producenta dotyczącego połączeń.
- Typ zasilania i połączenie: Niektóre silniki przeznaczone są do pracy w systemie trójfazowym, co oznacza, że z jednofazowej sieci 220V nie będą w stanie efektywnie funkcjonować. Jeżeli zamierzasz zastosować silnik trójfazowy w sieci jednofazowej, rozważ użycie falownika lub kondensatora, co umożliwi uzyskanie odpowiedniego zasilania. Upewnij się jednocześnie, że wybrana metoda nie obniża mocy silnika poniżej 60% jego nominalnej wydajności.
Rozwiązywanie problemów z podłączeniem silnika 3 fazowego do jednofazowej sieci
Podłączenie silnika trójfazowego do jednofazowej sieci może wydawać się skomplikowane, jednak z odpowiednią wiedzą można to zrealizować. Jeżeli interesuje cię więcej, odkryj, jak szybko znaleźć kod silnika w BMW E46. Kiedy wpadłem na pomysł przekształcenia swojego urządzenia napędzanego silnikiem trójfazowym do użytku w jednofazowym gniazdku, musiałem dokładnie przeanalizować kilka istotnych aspektów. Przede wszystkim, warto zwrócić uwagę na tabliczkę znamionową silnika oraz jego konfigurację. Nie każdy silnik nadaje się do podłączenia w trybie trójkąta, co może prowadzić do przegrzewania i uszkodzenia. Dlatego upewniłem się, czy mój silnik działa w trybie gwiazdy, czy w trójkącie, ponieważ to kluczowe dla prawidłowego działania.
Aby bezproblemowo podłączyć silnik do jednofazowej sieci, niezbędny staje się kondensator. Choć brzmi to nieco skomplikowanie, w rzeczywistości oznacza to, że musimy mieć odpowiedni kondensator, który pomoże w wytworzeniu "drugiej fazy". Możliwe jest podłączenie go do jednego z wyjść silnika, co umożliwi uzyskanie energii potrzebnej do jego uruchomienia. Warto jednak pamiętać, że takie rozwiązanie ogranicza moc silnika do około sześćdziesięciu procent jego nominalnej mocy, co z kolei wpływa na jego wydajność i moment rozruchowy. Jak już o tym mowa to sprawdź, jak zwiększenie mocy silnika wpływa na osiągi twojego auta.
Podłączenie silnika trójfazowego do jednofazowej sieci za pomocą kondensatora
W poszukiwaniu praktycznych rozwiązań odkryłem, że warto zdobyć informacje na temat dobrych praktyk przy doborze kondensatora. Obliczenia sugerują, aby kondensator miał pojemność odpowiednią do mocy silnika, co można określić za pomocą reguły wyrażającej tę pojemność równaniem. Wygląda to trochę jak magiczny przepis, który pozwala mi podejść do całego tematu z większą pewnością. Oczywiście, jeżeli nie poznaliśmy dokładnych parametrów kondensatora, możemy napotkać na różne problemy, dlatego warto zainwestować w solidny sprzęt, który nie zawiedzie w krytycznych momentach.
Na koniec, warto pamiętać, że nie należy łączyć silnika trójfazowego bezpośrednio do jednofazowej sieci bez zastosowania odpowiednich zabezpieczeń, takich jak falowniki, które umożliwiają bardziej bezpieczne i wydajne połączenie. Choć realizacja tego zadania może wymagać nieco więcej pracy, satysfakcja z dobrze wykonanego działania jest nie do przecenienia. Własnoręcznie wykonane podłączenie silnika daje niesamowitą radość, a także wiedzę, która przyda się w przyszłości.
Zastosowanie przełącznika gwiazda-trójkąt w praktyce
Zastosowanie przełącznika gwiazda-trójkąt z pewnością wzbudza wiele emocji w świecie elektryki. Jak wielu z nas zdaje sobie sprawę, ten przełącznik odgrywa kluczową rolę w obwodach silników trójfazowych. Dzięki temu innowacyjnemu rozwiązaniu możemy zredukować prąd rozruchowy silnika, co w praktyce ma ogromne znaczenie. Gdy silnik uruchamia się, prąd pobierany w układzie gwiazdy bywa znacznie mniejszy, a to z kolei pomaga uniknąć obciążenia sieci elektrycznej. Tego rodzaju funkcjonalność staje się szczególnie istotna w sytuacjach, gdy mamy do czynienia z większymi maszynami. Z łatwością możemy znaleźć miejsca, w których technologia ta znajdzie swoje zastosowanie.
Przełącznik gwiazda-trójkąt nie tylko umożliwia bezpieczne uruchamianie silników, ale także pozwala na oszczędności w zakresie kosztów energii. Po przełączeniu w tryb trójkąta silnik działa z pełną mocą, co znacząco zwiększa jego wydajność. W rzeczywistości oznacza to, że maszyny produkcyjne oraz różnego rodzaju urządzenia mogą pracować w sposób bardziej efektywny i oszczędny. Dlatego to rozwiązanie ma szczególne znaczenie w przemyśle, gdzie zarówno wydajność, jak i oszczędność energii okazują się kluczowe.
Wykorzystanie w różnych dziedzinach przemysłu
W przemyśle przełącznik gwiazda-trójkąt cieszy się szerokim zastosowaniem, a jego popularność wynika z licznych aplikacji, takich jak pompy, wentylatory czy sprężarki. Stosuje się go często tam, gdzie istotny okazuje się moment obrotowy oraz profil prądu rozruchowego. Co ciekawe, te urządzenia możemy stosować również w małych warsztatach i zakładach, w których nie przewiduje się dużych obciążeń, ale gdzie każdy element ma znaczenie, zwłaszcza podczas uruchamiania silników. Dzięki temu przełącznik umożliwia płynne przejście do pełnej mocy roboczej, co znacząco wpływa na żywotność sprzętu oraz komfort pracy jego użytkowników.
Należy także podkreślić, że korzystając z przełącznika gwiazda-trójkąt, użytkownik zyskuje większą kontrolę nad działaniem silnika. Opcja szybkiego restartu oraz zredukowany prąd rozruchowy to istotne atuty, które zyskujemy, implementując to rozwiązanie. Dzięki temu wpływamy nie tylko na oszczędności, ale również na bezpieczeństwo urządzenia oraz jego otoczenia. Dlatego, jako współczesny inżynier czy specjalista w dziedzinie elektryki, warto znać oraz umieć skutecznie zastosować ten niezwykle użyteczny element w swoich projektach. Bez wątpienia na tym niewielkim przełączniku opiera się wiele procesów w świecie automatyki oraz elektronicznego sterowania.
Ciekawostką jest, że przeciążenie silnika podczas rozruchu, które może nastąpić przy bezpośrednim podłączeniu do sieci, może być nawet 6-8 razy większe od jego nominalnego prądu, co może prowadzić do uszkodzenia silnika oraz innych podzespołów, dlatego zastosowanie przełącznika gwiazda-trójkąt ma kluczowe znaczenie dla ich ochrony.
