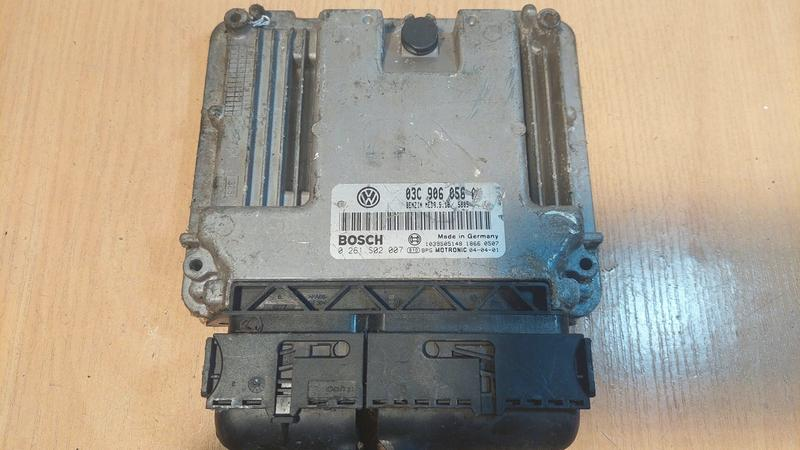

W Golfie 5 sterownik silnika odpowiada za pracę jednostki napędowej, dlatego jego lokalizacja może być istotna podczas diagnostyki lub naprawy. Skoro już zahaczyliśmy o ten temat, Sprawdź, ile oleju potrzebuje Toyota Yaris. W tym artykule wyjaśniamy, gdzie go szukać i jak bezpiecznie uzyskać do niego dostęp. Podpowiadamy również, na co zwrócić uwagę, aby nie uszkodzić sterownika ani jego przewodów.
W Volkswagenie Golfie V sterownik silnika (ECU lub ECM) znajduje się w komorze silnika, przy podszybiu, u podstawy przedniej szyby. Zwykle chroni go plastikowa pokrywa, więc nie trzeba demontować deski rozdzielczej. Położenie i kształt osłony zależą od rocznika, silnika oraz wyposażenia.
Aby dostać się do sterownika, zdejmij plastikową osłonę podszybia i poszukaj metalowej obudowy z dużą, wielopinową wtyczką. Nie ciągnij za przewody ani nie podważaj złącza na siłę — ma ono blokadę. Przed rozpięciem odłącz ujemną klemę akumulatora i odczekaj kilka minut. Przy montażu sprawdź, czy uszczelnienia i osłona dobrze przylegają, aby wilgoć nie dostała się do elektroniki.
Ostrożnie z wtyczką — diagnostyka często nie wymaga demontażu
Golf V występował z wieloma silnikami benzynowymi i wysokoprężnymi, dlatego najpierw sprawdź kod silnika — znajdziesz go na przykład na naklejce w bagażniku lub w książce serwisowej. Następnie porównaj lokalizację sterownika z dokumentacją właściwą dla auta. W niektórych wersjach trzeba zdjąć dodatkową osłonę lub element podszybia, ale zwykle nie całą deskę rozdzielczą. Ponieważ sterownik jest wrażliwy na wilgoć i ładunki elektrostatyczne, pracuj ostrożnie i nie dotykaj pinów.
Do diagnostyki podłącz interfejs do gniazda OBD-II w kabinie — wyjmowanie ECU często nie jest potrzebne. Demontaż powierz osobie znającej procedurę dla danej wersji Golfa V, zwłaszcza gdy planujesz naprawę, kodowanie lub wymianę modułu.

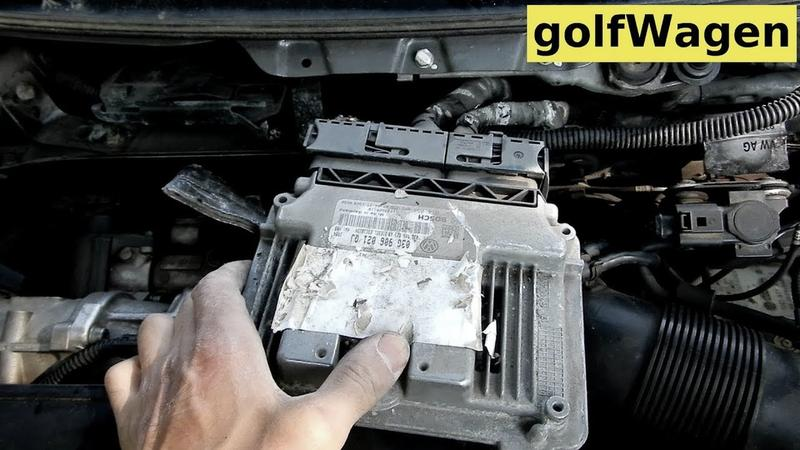

Położenie sterownika silnika w Golfie 5
Sterownik silnika znajdziesz przy podszybiu, pod maską. Aby dostać się do jego wtyczki, nie musisz demontować całej deski rozdzielczej.
- Otwórz maskę i sprawdź okolice podszybia. Sterownik znajduje się w komorze silnika, a nie za deską rozdzielczą.
- Znajdź obudowę modułu. Szukaj osłoniętego, zwykle plastikowego modułu przy tylnej części komory silnika. Jego położenie może się nieznacznie różnić zależnie od wersji silnika.
- Odsłoń moduł. Jeśli dostęp ograniczają elementy podszybia lub pokrywa obudowy, zdejmij je ostrożnie, by nie uszkodzić plastikowych zatrzasków ani uszczelnień.
- Odepnij wtyczkę. Najpierw odłącz ujemny biegun akumulatora. Następnie zwolnij blokadę złącza i wysuń wtyczkę prosto, nie ciągnąc za przewody ani nie podważając jej na siłę.
- Sprawdź złącze przed montażem. Skontroluj styki i przewody pod kątem korozji, wilgoci oraz uszkodzeń. Potem dokładnie osadź wtyczkę i zamknij wszystkie osłony.
| Element | Położenie / dane | Dostęp |
|---|---|---|
| Sterownik silnika (ECU) | Komora silnika, przy podszybiu | Bez demontażu deski |
| Wtyczka ECU | Przy obudowie sterownika | Po zdjęciu osłony podszybia |
| Przygotowanie | Zapłon wyłączony; kluczyk wyjęty | Odłącz akumulator: zacisk „−” |
| Demontaż | Sprawdź zatrzask i blokadę wtyczki | Nie ciągnij za przewody |
Jak dostać się do wtyczki sterownika bez rozbierania deski
Dostęp do wtyczki sterownika silnika zwykle nie wymaga demontażu całej deski rozdzielczej. Sterownik może znajdować się w komorze silnika, pod osłoną przy podszybiu albo w kabinie — często po stronie pasażera, za schowkiem lub bocznym panelem. Ponieważ położenie i mocowania zależą od modelu, rocznika oraz wersji silnikowej, przed rozpoczęciem prac sprawdź instrukcję serwisową lub schemat konkretnego auta.
Najpierw wyłącz zapłon, wyjmij kluczyk i odłącz ujemną klemę akumulatora. Następnie odczekaj kilka minut. Zdejmuj tylko niezbędne osłony, zwykle mocowane wkrętami lub zatrzaskami, i nie ciągnij za przewody. Złącze sterownika często ma blokadę lub dźwignię, więc zwolnij ją zgodnie z jego konstrukcją zamiast podważać wtyczkę. Warto też prześledzić wiązkę biegnącą od komory silnika — może ułatwić znalezienie właściwego panelu.
Ostrożność, która może uchronić przed kosztowną awarią
Jeśli sterownik znajduje się pod podszybiem, zdejmij plastikową osłonę i uszczelkę. W kabinie zwykle wystarczy odkręcić schowek lub boczny panel, ale wcześniej sprawdź, czy nie kryją się pod nim śruby, przewody albo elementy poduszki powietrznej. Nie rozpinaj żółtych złączy systemu airbag ani nie mierz parametrów podłączonego sterownika bez odpowiedniej procedury serwisowej.
Zanim odłączysz wtyczkę, obejrzyj jej zatrzask i zanotuj układ przewodów. Po ponownym podłączeniu sprawdź, czy złącze weszło do końca, a blokada się zatrzasnęła. Jeśli wtyczka stawia opór, przerwij pracę: uszkodzenie pinów albo wiązki może utrudnić uruchomienie silnika i wywołać kosztowną usterkę. Zamiast demontować kolejne elementy na chybił trafił, skorzystaj ze schematu elektrycznego lub pomocy mechanika.
Wskazówka: przed odłączeniem wtyczki zrób jej zdjęcie — łatwiej sprawdzisz później ułożenie przewodów i upewnisz się, że złącze wróciło na właściwe miejsce.
Schemat i zdjęcia ułatwiające odnalezienie sterownika
Sterownik silnika może znajdować się w różnych miejscach, dlatego przed demontażem deski sprawdź schemat dla konkretnego modelu i rocznika. W wielu autach moduł mieści się pod maską — przy podszybiu lub w komorze silnika — czasem pod plastikową osłoną. Jego położenie zależy od generacji, silnika i wyposażenia, więc sama marka nie wystarczy.
Na schemacie szukaj oznaczeń ECU, ECM lub „sterownik silnika” oraz głównej wiązki przewodów. Sprawdź też kierunek patrzenia, sąsiednie elementy i punkty mocowania. Przydadzą się dwa zdjęcia: szersze, pokazujące podszybie albo fragment komory silnika, oraz zbliżenie obudowy i wtyczki. Ułatwią rozpoznanie modułu.
Do wstępnej kontroli przygotuj latarkę, małe lusterko i podstawowe narzędzia. Zwykle wystarczy zdjąć jedną lub dwie osłony — demontaż całej deski najczęściej nie jest potrzebny. Zanim odepniesz złącze, wyłącz zapłon, wyjmij kluczyk i odłącz ujemną klemę akumulatora. Obejrzyj zatrzask z kilku stron i zwolnij go zgodnie z konstrukcją, zamiast ciągnąć za przewody, bo możesz uszkodzić piny lub wiązkę.
Zdjęcia ułatwiają odnalezienie modułu
Połącz schemat ze zdjęciami wykonanymi przed demontażem i po zdjęciu osłony. Zadbaj, by pokazywały kolor i kształt obudowy, liczbę złączy, przebieg przewodów oraz śruby mocujące. Zanotuj oznaczenie sterownika i sfotografuj instalację przed rozłączeniem. Następnie porównaj zdjęcia z układem w aucie, zanim sięgniesz po narzędzia.
Jeśli sterownika nie ma przy podszybiu, poszukaj go w kabinie — na przykład pod deską rozdzielczą lub za schowkiem. Skoro zgłębiasz tę tematykę to sprawdź, gdzie znaleźć sterownik silnika w Zafirze 2.0 DTI. Dokładne położenie potwierdź w dokumentacji serwisowej dla danego modelu. Sprawdź również, czy samochód ma dodatkową osłonę lub skrzynkę chroniącą moduł przed wilgocią. Dzięki schematowi i czytelnym zdjęciom unikniesz niepotrzebnego demontażu wnętrza.
Wskazówka: przed odłączeniem sterownika w Golfie 5 sfotografuj jego oznaczenia i układ złączy — podobne obudowy mogą występować w różnych wersjach silnikowych, a numer części pomoże potwierdzić, że sprawdzasz właściwy moduł.
Przygotowanie do bezpiecznego demontażu sterownika
Zanim zdemontujesz sterownik silnika, sprawdź w dokumentacji właściwej dla modelu i rocznika, gdzie się znajduje. Czasem wystarczy zdjąć osłonę, ale w niektórych autach sterownik i jego wtyczka są głębiej ukryte.
- Ustal lokalizację sterownika. Skorzystaj z dokumentacji lub schematu samochodu, ponieważ miejsce montażu różni się między modelami.
- Sprawdź dostęp. Zanim rozbierzesz deskę rozdzielczą, zdejmij pobliską osłonę i sprawdź, czy możesz dosięgnąć sterownika lub złącza.
- Odłącz zasilanie. Wyłącz zapłon i odłącz akumulator zgodnie z zaleceniami producenta, aby zmniejszyć ryzyko zwarcia i uszkodzenia elektroniki.
- Ostrożnie odłącz wtyczkę. Zwolnij blokadę, a następnie wyciągnij złącze prosto. Nie szarp przewodów ani nie podważaj wtyczki na siłę.
- Zabezpiecz elementy i przewody. Uporządkuj śruby oraz osłony, a wiązkę chroń przed naprężeniem i wilgocią.
- Nie używaj siły. Jeśli dostęp do sterownika jest trudny lub nie wiesz, które elementy można zdjąć, sprawdź instrukcję serwisową albo poproś o pomoc mechanika.
