Diagnostyka mostka prostowniczego w prostowniku odgrywa kluczową rolę, ponieważ pozwala na upewnienie się, że urządzenie działa poprawnie. Każdy element elektroniczny, w tym mostek prostowniczy, może ulegać zużyciu lub uszkodzeniu, co zazwyczaj prowadzi do problemów z zasilaniem. Zanim rozpoczniemy testowanie, warto zwrócić uwagę na oznaki awarii, do których należą brak napięcia na wyjściu mimo obecności napięcia na wejściu, widoczne ślady przegrzania czy niepokojące dźwięki dochodzące z urządzenia. Z mojego doświadczenia wynika, że wiele uszkodzeń spowodowanych jest przez Zwarcia diod lub ich pęknięcia. Dlatego dobrze jest znać kilka podstawowych metod diagnozowania tego problemu.
Aby przeprowadzić dokładną diagnozę, warto użyć multimetru, który stanowi niezwykle przydatne narzędzie w tej sytuacji. Ustawiłem multimetr na test diod, a następnie przyłożyłem sondy w odpowiednie miejsca, co umożliwiło mi zbadanie każdego z czterech elementów mostka. Prawidłowy mostek prostowniczy powinien wykazywać napięcia przewodzenia w granicach 0,6–0,7 V dla diod krzemowych, co wskazuje, że diody powinny przewodzić prąd tylko w jednym kierunku. Jeśli natrafię na diodę, która nie funkcjonuje prawidłowo, mogę być pewien, że mostek wymaga wymiany.
Testowanie mostka prostowniczego można przeprowadzić również pod napięciem
Oprócz testowania multimetrem warto wykonać próbę pod napięciem. Wystarczy podłączyć mostek do źródła prądu przemiennego za pomocą ogranicznika, na przykład żarówki, a następnie podłączyć obciążenie do wyjścia. Podczas tego testu powinienem zmierzyć napięcie na wyjściu i oczekiwać, że będzie ono stałe oraz zminimalizowane w napięciu przemiennym. Tętnienia mogą być akceptowalne, ale ich nadmiar może sugerować, że wystąpił jakiś problem. Jeśli nie zauważę dowodów napięcia stałego lub pojawi się jedynie napięcie przemienne, to będzie to wyraźny znak, że mostek prostowniczy jest uszkodzony i wymaga reakcji. Więcej przeczytasz w tym wpisie.
Pamiętajmy jednak o zasadach bezpieczeństwa przy przeprowadzaniu tych testów. Zanim wykonam jakiekolwiek pomiary, zawsze odłączam układ od zasilania oraz rozładowuję kondensatory. Czasami warto również wylutować mostek z płytki drukowanej, aby uniknąć wprowadzenia dodatkowych błędów do testów. Dobre praktyki w diagnostyce mostka prostowniczego wpływają na bezpieczeństwo i efektywność naprawy, co pozwala zaoszczędzić czas oraz pieniądze na ewentualne naprawy innych uszkodzonych elementów w urządzeniu.
Jak skutecznie sprawdzić mostek prostowniczy w prostowniku?
W poniższym przewodniku znajdziesz szczegółowy opis, jak krok po kroku sprawdzić mostek prostowniczy w prostowniku. Opisane wskazówki pomogą ci upewnić się, że element działa prawidłowo, a także ułatwią identyfikację ewentualnych awarii. Postępuj zgodnie z tymi zaleceniami, aby przeprowadzić rzetelną diagnostykę.
- Przygotowanie multimetru: Zacznij od ustawienia multimetru na tryb testu diod. Upewnij się, że urządzenie działa poprawnie i baterie są naładowane, co pomoże uniknąć fałszywych pomiarów.

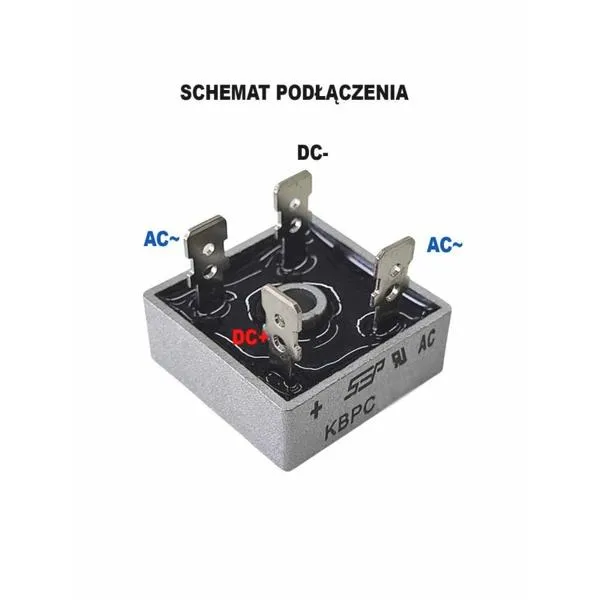

- Pomiar diod w mostku: Przyłóż jedną sondę multimetru do gniazda AC mostka, a drugą do jednego z wyjść (plus lub minus). Powtórz ten krok dla każdego z czterech wyjść. Zwróć uwagę, czy prąd przepływa w jednym kierunku, co powinno skutkować wskazaniem napięcia w zakresie od 0,6 do 0,7 V. Jeśli brak przewodzenia lub uzyskasz odwrotne wyniki (przewodzenie w obie strony), to sygnalizuje uszkodzenie danej diody.
- Test pod napięciem: Podłącz mostek prostowniczy do źródła prądu przemiennego z wykorzystaniem żarówki jako ogranicznika prądu. Następnie do wyjścia mostka dołącz obciążenie, takie jak rezystor lub mała żarówka. Zmierz napięcie na wyjściu. Jeśli napięcie jest stałe i wyprostowane, mostek funkcjonuje prawidłowo. Z kolei obecność napięcia przemiennego lub całkowity brak napięcia wyjściowego wskazują na uszkodzenie.
- Ocena objawów uszkodzenia: Zwracaj uwagę na charakterystyczne objawy, takie jak widoczne ślady przegrzania, spalenia na obudowie mostka, czy zbyt duże nagrzewanie się w trakcie pracy. Takie sygnały powinny skłonić cię do przeprowadzenia dokładniejszej diagnostyki lub rozważenia wymiany mostka.
- Zachowanie zasad bezpieczeństwa: Przed rozpoczęciem jakichkolwiek testów najpierw odłącz układ od zasilania i rozładuj kondensatory. Bezpieczeństwo użytkownika ma kluczowe znaczenie – nawet po odłączeniu zasilania, kondensatory mogą przechowywać niebezpieczny ładunek elektryczny. Jeśli mostek jest zamontowany na płytce drukowanej, upewnij się, że go wylutujesz, aby uzyskać dokładne pomiary.
Przygotowanie do testowania mostka prostowniczego: bezpieczeństwo i sprzęt
Przygotowanie do testowania mostka prostowniczego to kluczowy krok, którego nie można zlekceważyć, gdyż zależy nam na bezpieczeństwie oraz efektywności działań. Przede wszystkim, zawsze odłączajmy urządzenie od źródła zasilania przed przystąpieniem do jakichkolwiek pomiarów. Pamiętam, jak na początku mojej przygody z elektroniką zignorowałem ten krok, co zakończyło się dla mnie nieprzyjemnym zaskoczeniem. Co więcej, zwróćmy uwagę na kondensatory, które mogą magazynować niebezpieczny ładunek elektryczny, dlatego upewnijmy się, że przed testowaniem wszystkie są odpowiednio rozładowane.
Gdy już mówimy o testowaniu mostka prostowniczego za pomocą multimetru, musimy również zwrócić uwagę na nasz sprzęt. Na przykład, multimetr cyfrowy z funkcją testowania diod stanowi podstawowe narzędzie, które powinno zawsze znajdować się w każdym warsztacie. Osobiście zawsze mam go przy sobie, ponieważ podczas pracy z mostkami prostowniczymi przeprowadzam kilka testów z różnymi diodami, co pozwala mi upewnić się, że wszystko działa prawidłowo. Kluczowe staje się ponadto zrozumienie, że prawidłowy mostek powinien mieć napięcie przewodzenia w zakresie 0,6–0,7 V.
Bezpieczne testowanie mostka prostowniczego
Przygotowując się do testów, pamiętajmy również o odpowiednim miejscu pracy. Upewnijmy się, że nasze otoczenie jest czyste oraz dobrze oświetlone. Jeśli mostek prostowniczy montujemy na płytce drukowanej, wylutowanie go przed pomiarami to wskazane rozwiązanie. Taki krok eliminuje ryzyko, że inne elementy układu wpłyną na dokładność naszych testów. Z własnego doświadczenia wiem, że niewłaściwe połączenia mogą wprowadzić niechciane błędy w pomiarach, co często prowadzi do frustracji podczas diagnozowania.
Dodatkowo, nie zapominajmy o doborze odpowiednich narzędzi. Używanie uszkodzonych kluczy czy przewodów pomiarowych stanowi prostą drogę do niebezpieczeństwa. Zawsze trzymam sondy multimetru za izolowaną część, co z kolei pomaga zminimalizować ryzyko zwarcia. Należy pamiętać, że bezpieczeństwo to nie tylko zasada, ale również dobra praktyka, która przekłada się na dokładniejsze wyniki pomiarów oraz spokojniejszy proces diagnostyki. W końcu, jeśli do tego dodamy cierpliwość oraz skrupulatność, z pewnością odniesiemy sukces w testowaniu mostków prostowniczych.
| Kategoria | Opis |
|---|---|
| Bezpieczeństwo | Odłącz urządzenie od źródła zasilania przed przystąpieniem do pomiarów. |
| Rozładowanie kondensatorów | Upewnij się, że kondensatory są odpowiednio rozładowane przed testowaniem. |
| Sprzęt | Multimetr cyfrowy z funkcją testowania diod jako podstawowe narzędzie. |
| Napięcie przewodzenia | Prawidłowy mostek powinien mieć napięcie przewodzenia w zakresie 0,6–0,7 V. |
| Miejsce pracy | Czyste oraz dobrze oświetlone otoczenie do testów. |
| Wylutowanie mostka | Wylutowanie mostka prostowniczego przed pomiarami dla dokładności testów. |
| Narzędzia | Używanie tylko sprawnych narzędzi, unikanie uszkodzonych kluczy i przewodów pomiarowych. |
| Bezpieczne trzymanie sond | Trzymanie sond multimetru za izolowaną część w celu minimalizacji ryzyka zwarcia. |
| Postawa | Cierpliwość i skrupulatność w procesie testowania. |
Czy wiesz, że nawet niewielkie zanieczyszczenia w okolicy elektronicznych elementów mogą prowadzić do nieprzewidywalnych błędów w pomiarach? Dlatego warto regularnie oczyszczać miejsce pracy, aby zminimalizować ryzyko fałszywych wyników.
Jak skutecznie wykorzystać multimetr do sprawdzania mostka prostowniczego
Mostek prostowniczy stanowi jeden z najważniejszych elementów w elektronice, ponieważ przekształca prąd przemienny na stały, co przynosi wiele korzyści. Mam doświadczenie, które pokazuje, że wykorzystanie multimetru do sprawdzenia działania mostka doskonale pomaga w identyfikacji problemów z zasilaniem urządzeń. Do tego celu szczególnie polecam multimetr cyfrowy wyposażony w funkcję testowania diod. Zasada jego działania jest bardzo prosta: wystarczy ustawić go na tryb pomiaru diod, a następnie przyłożyć sondy do wyjścia AC oraz jednego z wyjść mostka, aby ocenić działanie diod.
Każda z czterech diod w mostku musi przewodzić prąd jedynie w jedną stronę, a dla diod krzemowych napięcie przewodzenia wynosi około 0,7 V. Podczas sprawdzania tych diod zwracam szczególną uwagę na to, aby żadna z nich nie była zwarta ani przerwana. Jeśli dostrzegam, że którakolwiek z diod przewodzi w obie strony, sygnalizuje to, że mostek wymaga pilnej wymiany. Ten prosty krok odgrywa kluczową rolę w utrzymaniu stabilności pracy urządzeń.
Metody testowania mostka prostowniczego pod napięciem
Kiedy już wszystko sprawdzę na zimno, przechodzę do testowania mostka pod napięciem. Skoro już poruszamy ten temat, odwiedź nasz artykuł o idealnym napięciu dla akumulatora 6V. Łączę mostek z źródłem prądu przemiennego, korzystając z odpowiedniego ogranicznika, na przykład żarówki, co zapewnia mi ochronę przed nagłymi skokami napięcia. Następnie, do strony wyjściowej mostka dołączam obciążenie, takie jak rezystor o wartości 100 Ω lub mała żarówka. Oczekuję, że uzyskam stałe napięcie na wyjściu, które powinno być wyprostowane i minimalizować występowanie tętnień. Dopuszczalne jest tylko niewielkie tętnienie, jednak nie powinno być uciążliwe.
Wreszcie, pamiętam o przestrzeganiu zasad bezpieczeństwa przy pracy z prądem. Przed wykonaniem jakichkolwiek pomiarów odłączam układ od zasilania i upewniam się, że wszystkie kondensatory są rozładowane. Nawet najmniejsze zaniedbanie w tej kwestii może prowadzić do poważnych konsekwencji. Mam nadzieję, że te wskazówki ułatwią Ci skuteczne sprawdzenie mostka prostowniczego, a w rezultacie Twoje urządzenia będą działały niezawodnie!
Ciekawostka: Niektóre mostki prostownicze mają wbudowane zabezpieczenia, które automatycznie wyłączają układ w przypadku wykrycia zwarcia lub innych nieprawidłowości, co może pomóc w ochronie przed uszkodzeniem sprzętu.

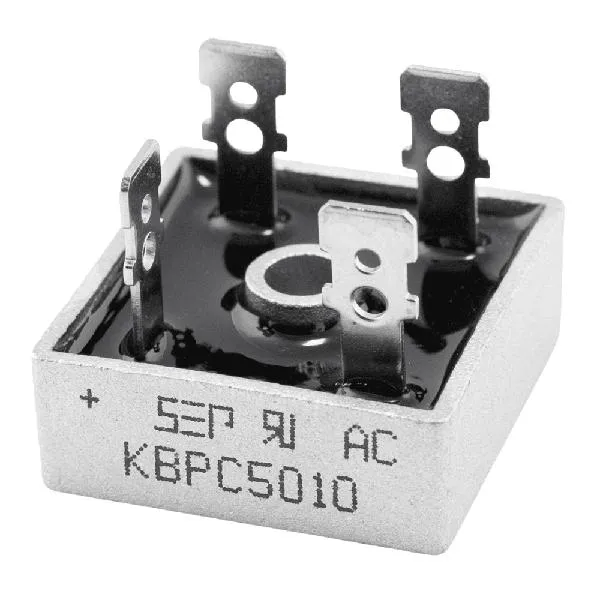

Objawy uszkodzenia mostka prostowniczego: na co zwrócić uwagę
W poniższej liście znajdziesz kluczowe objawy uszkodzenia mostka prostowniczego, które warto bacznie obserwować. Identyfikacja tych symptomów pozwoli na szybsze zdiagnozowanie problemu, a tym samym na podjęcie odpowiednich działań naprawczych.
- Brak napięcia wyjściowego mimo obecności napięcia wejściowego – To jeden z najczęstszych objawów, które wskazują na uszkodzenie mostka prostowniczego. Gdy mostek nie potrafi przekształcić prądu przemiennego na prąd stały, istnieje duża szansa, że jedna z diod jest uszkodzona, na przykład może być zwarta lub przerwana. Tego typu uszkodzenie prowadzi nie tylko do problemów z zasilaniem podzespołów elektronicznych, ale także do dalszych komplikacji w układzie.
- Widywalne ślady przegrzania lub spalenia na obudowie – Staranna inspekcja wizualna mostka prostowniczego odgrywa kluczową rolę w diagnostyce. Jeśli zauważysz na obudowie ślady wypalenia, to zdecydowanie stanowi to oznakę przegrzania, które wskazuje na nadmierne narażenie materiałów na wysoką temperaturę. Takie uszkodzenie nie tylko osłabia element, ale może prowadzić do jego całkowitego zniszczenia, więc warto to natychmiast sprawdzić.
- Zbyt duży spadek napięcia wyjściowego – W normalnych warunkach mostek prostowniczy powinien dostarczać stabilne napięcie na swoim wyjściu. Kiedy mierzona wartość jest znacznie niższa od oczekiwanej, możemy mieć do czynienia z uszkodzeniem jednej lub więcej diod, co przekłada się na problemy z zasilaniem całego układu. Dlatego nieprzyjemne konsekwencje mogą się nasilić, jeśli problem pozostanie nierozwiązany.
- Silne nagrzewanie się mostka nawet przy niewielkim obciążeniu – W momencie, gdy mostek prostowniczy nagrzewa się w sposób niewspółmierny do obciążenia, istnieje możliwość, że w diodach wystąpiło zwarcie wewnętrzne. Takie nagrzewanie może doprowadzić nie tylko do dalszego uszkodzenia mostka, ale również innych elementów układu, dlatego absolutnie nie należy ignorować tego objawu. Im szybciej podejmiesz działania, tym mniejsze będą szkody.
Źródła:
- https://sklep.msalamon.pl/blog/jak-sprawdzic-mostek-prostowniczy-praktyczny-poradnik/
FAQ - Najczęściej zadawane pytania
Jakie oznaki mogą sugerować, że mostek prostowniczy jest uszkodzony?Oznaki uszkodzenia mostka prostowniczego to brak napięcia na wyjściu mimo obecności napięcia na wejściu, widoczne ślady przegrzania, i zbyt duży spadek napięcia wyjściowego. Dodatkowo, silne nagrzewanie się mostka nawet przy niewielkim obciążeniu jest również istotnym symptomem.
Jakie narzędzie jest zalecane do diagnozowania mostka prostowniczego?Do diagnozowania mostka prostowniczego zaleca się użycie multimetru z funkcją testowania diod, co pozwala na dokładne pomiary działania diod w mostku.
Na co zwrócić uwagę w trakcie testowania diod w mostku prostowniczym?Podczas testowania diod należy zwrócić uwagę, czy prąd przepływa w jednym kierunku i uzyskiwać napięcie w zakresie 0,6–0,7 V. Jeśli dioda nie przewodzi prądu lub przewodzi w obie strony, sygnalizuje to jej uszkodzenie.
Dlaczego wylutowanie mostka z płytki drukowanej może być korzystne przed testowaniem?Wylutowanie mostka prostowniczego przed testowaniem pozwala uniknąć wpływu innych elementów układu na dokładność pomiarów, co prowadzi do rzetelniejszej diagnostyki.
Jakie procedury bezpieczeństwa należy przestrzegać przed przeprowadzeniem testów?Przed rozpoczęciem testów należy zawsze odłączyć układ od zasilania i rozładować kondensatory, aby uniknąć niebezpiecznych ładunków elektrycznych, które mogą prowadzić do groźnych sytuacji.
